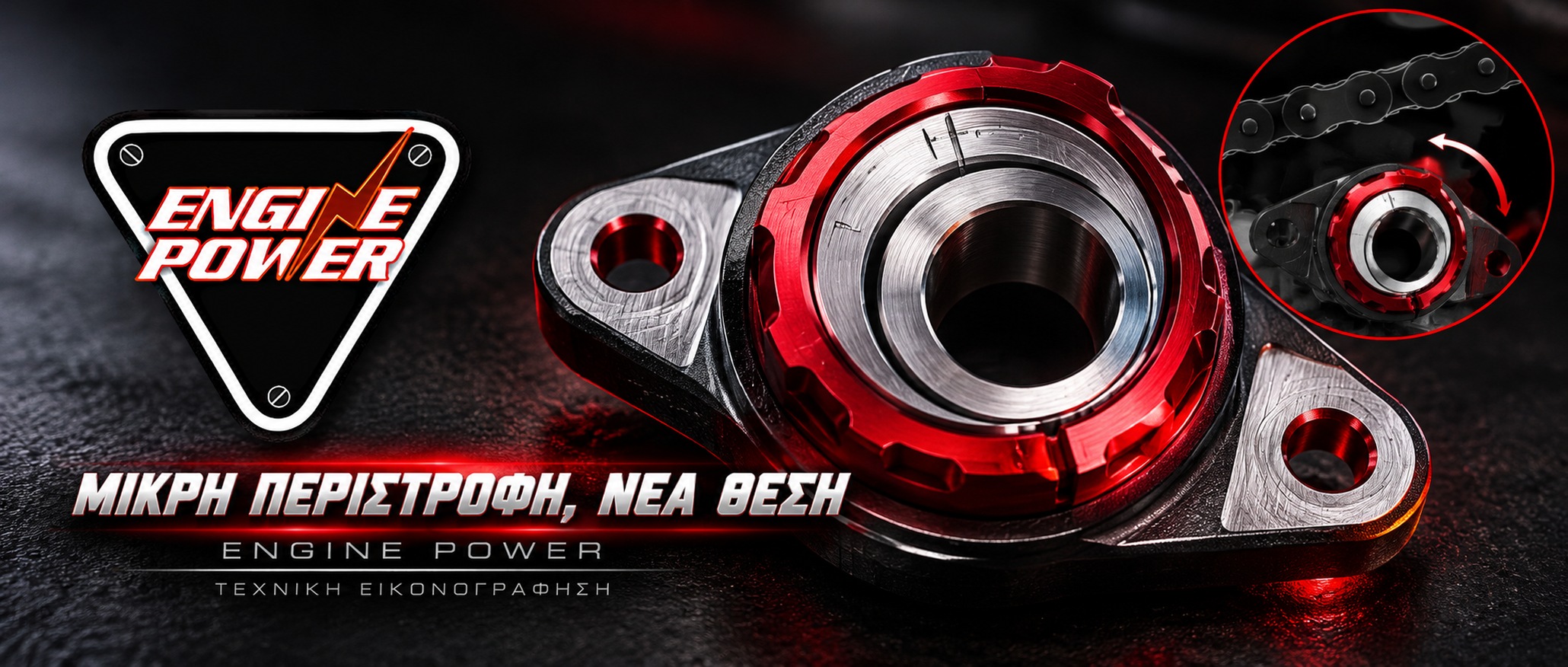

Το έκκεντρο πίσω τροχού δείχνει πώς μια απλή γεωμετρική ιδέα μπορεί να αντικαταστήσει έναν γνώριμο μηχανισμό. Σε ορισμένες μοτοσυκλέτες με μονόμπρατσο ψαλίδι, η ρύθμιση της αλυσίδας δεν γίνεται τραβώντας δύο ολισθητήρες προς τα πίσω. Γίνεται περιστρέφοντας το σώμα που φιλοξενεί τον άξονα.
Δύο κέντρα που δεν συμπίπτουν
Το μυστικό βρίσκεται στη λέξη έκκεντρο. Το κέντρο της εξωτερικής κυκλικής επιφάνειας και το κέντρο του άξονα του τροχού έχουν μεταξύ τους απόσταση. Όταν το σώμα περιστρέφεται μέσα στην έδρασή του, ο άξονας ακολουθεί ένα μικρό τόξο. Η θέση του αλλάζει χωρίς να απαιτείται ευθύγραμμη σχισμή κατά μήκος του ψαλιδιού.
Πώς επηρεάζεται η αλυσίδα
Η μετατόπιση του άξονα αλλάζει την απόσταση του πίσω γραναζιού από το εμπρός. Έτσι μεταβάλλεται η ελεύθερη κίνηση της αλυσίδας. Επειδή η τροχιά είναι κυκλική, μπορεί να υπάρχει και κατακόρυφη συνιστώσα μετατόπισης. Γι’ αυτό η επιτρεπόμενη περιοχή περιστροφής και η σωστή θέση του εκκέντρου δεν είναι αυθαίρετες.
Ένα πραγματικό παράδειγμα
Το εγχειρίδιο της Triumph Tiger Sport περιγράφει ρύθμιση μέσω περιστροφής του πίσω κέντρου με ειδικό κλειδί τύπου C. Η συγκεκριμένη διαδικασία αφορά εκείνο το μοντέλο. Δεν μεταφέρουμε από αυτήν γενικές ροπές σύσφιξης, φορά περιστροφής ή τιμές τζόγου σε όλες τις μοτοσυκλέτες που διαθέτουν παρόμοια διάταξη.
Το έκκεντρο πίσω τροχού πρέπει και να ασφαλίζει
Μετά τη μετατόπιση, το σώμα πρέπει να συγκρατείται σωστά μέσα στο ψαλίδι. Η λειτουργία του ως ρυθμιστή δεν αναιρεί τον ρόλο του ως τμήματος της στήριξης του τροχού. Το να βρίσκεται η αλυσίδα οπτικά στη σωστή θέση δεν αποδεικνύει ότι ολοκληρώθηκε σωστά η εργασία. Απαιτείται η προβλεπόμενη διαδικασία του κατασκευαστή.
Η μηχανική εξήγηση δεν είναι γενική οδηγία ρύθμισης
Ο έλεγχος της αλυσίδας συνδέεται με τη θέση της ανάρτησης και τις οδηγίες του συγκεκριμένου μοντέλου. Το χρήσιμο εδώ είναι να κατανοήσουμε την αρχή: μια μικρή διαφορά ανάμεσα σε δύο κέντρα μετατρέπει την περιστροφή σε μετατόπιση. Το εξάρτημα μοιάζει να γυρίζει επιτόπου, αλλά ο άξονας δεν μένει στο ίδιο σημείο.
Εικόνες: πρωτότυπες τεχνικές εικονογραφήσεις ENGINE POWER με υποβοήθηση AI. Επεξηγηματικές αποδόσεις, όχι φωτογραφίες πραγματικών εξαρτημάτων ή μετρήσεις.
Τεκμηρίωση: triumphmotorcycles.co.uk.
