Τα O-ring και X-ring δεν είναι διακοσμητικά σημάδια πάνω σε μια αλυσίδα. Είναι μικροί ελαστικοί δακτύλιοι που δουλεύουν στα κενά ανάμεσα στις πλάκες της. Κρατούν το λιπαντικό στην άρθρωση και δυσκολεύουν την είσοδο ρύπων. Η διαφορά στο γράμμα αφορά τη διατομή του στεγανοποιητικού.
O-ring και X-ring: πού βρίσκονται
Μια αλυσίδα πρέπει να αρθρώνεται καθώς περνά γύρω από τα γρανάζια. Στις στεγανοποιημένες κατασκευές, ο δακτύλιος τοποθετείται ανάμεσα στην εσωτερική και την εξωτερική πλάκα, γύρω από την περιοχή του πείρου. Εκεί λειτουργεί ως φράγμα για το εσωτερικό λιπαντικό.
Η D.I.D εξηγεί ότι οι δακτύλιοι συγκρατούν τη λίπανση και περιορίζουν την είσοδο σκόνης, λάσπης και υπολειμμάτων. Δεν αντικαθιστούν τον πείρο και δεν μεταφέρουν μόνοι τους το εφελκυστικό φορτίο της αλυσίδας. Η αποστολή τους είναι η στεγανοποίηση της κινούμενης άρθρωσης.
Το Ο περιγράφει την τομή

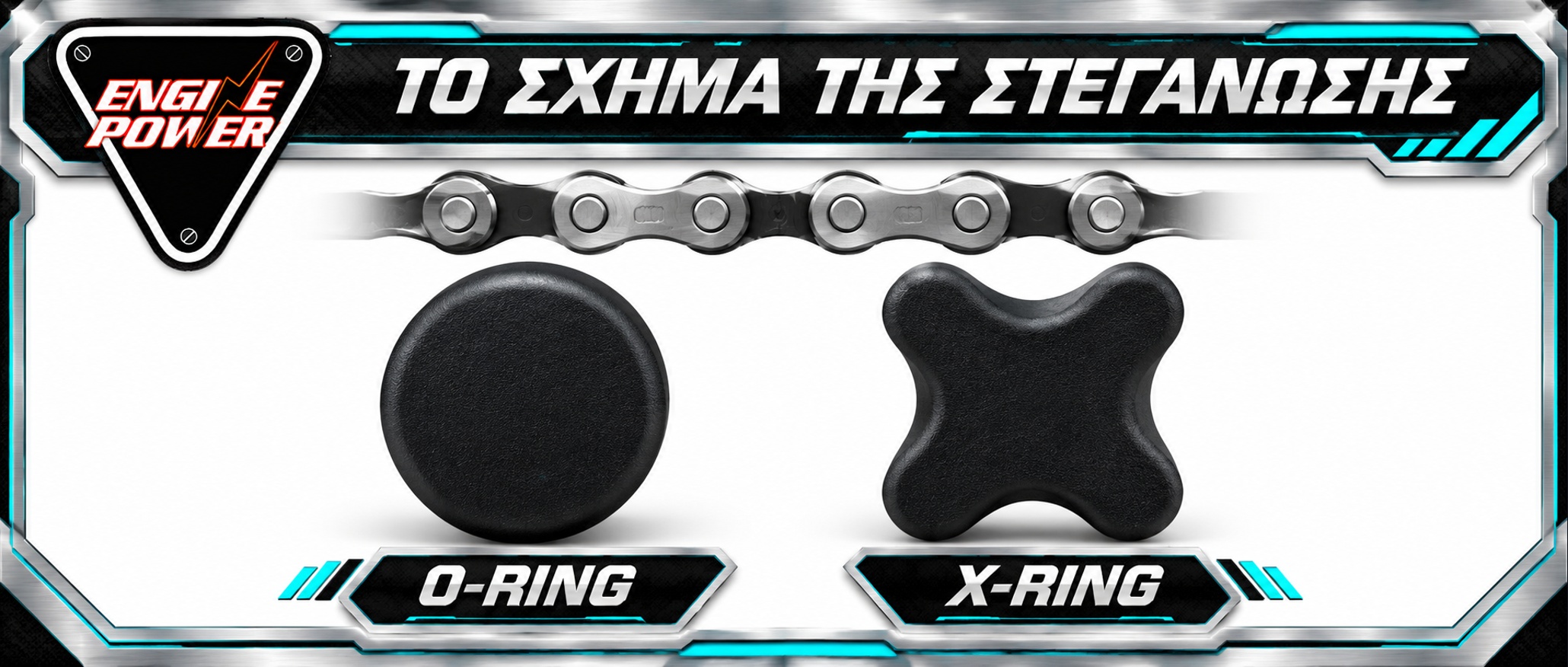

Στο O-ring η διατομή του ελαστικού είναι κυκλική. Για να το φανταστούμε σωστά, πρέπει να σκεφτούμε μια τομή του υλικού του δακτυλίου, όχι το περίγραμμα ολόκληρου του δαχτυλιδιού. Το στεγανοποιητικό πιέζεται ανάμεσα στις επιφάνειες που πρέπει να απομονώσει.
Αυτή η επαφή δημιουργεί στεγανοποίηση αλλά και τριβή όταν η άρθρωση κινείται. Επομένως ο σχεδιαστής επιδιώκει να κρατήσει αποτελεσματικά το λιπαντικό χωρίς να προσθέσει περισσότερη αντίσταση στην κίνηση από όση χρειάζεται.
Το Χ αλλάζει την επαφή
Στο X-ring η διατομή έχει σχήμα Χ. Η D.I.D συνδέει αυτή τη γεωμετρία με μικρότερη επιφάνεια επαφής του στεγανοποιητικού με τις πλάκες και μειωμένη τριβή, διατηρώντας τη λειτουργία συγκράτησης του λιπαντικού.
Η εξήγηση αφορά τον συγκεκριμένο τρόπο στεγανοποίησης. Δεν αρκεί το γράμμα Χ για να προβλέψει κανείς μια συγκεκριμένη αύξηση ισχύος στον τροχό ή έναν εγγυημένο αριθμό χιλιομέτρων. Τέτοια συμπεράσματα θα απαιτούσαν συγκρίσιμες μετρήσεις στις ίδιες συνθήκες.
Στεγανοποιημένη δεν σημαίνει χωρίς φροντίδα
Η προστασία του εσωτερικού λιπαντικού δεν καταργεί τον καθαρισμό, τον έλεγχο και την εξωτερική λίπανση που προβλέπει ο κατασκευαστής. Η ίδια η τεχνική παρουσίαση της D.I.D ζητά τακτικό καθαρισμό, σωστή ρύθμιση και λίπανση και για τις δύο κατασκευές.
Επίσης, το είδος του δακτυλίου δεν αρκεί για να καθορίσει τη συμβατότητα με μια μοτοσυκλέτα. Η προβλεπόμενη αλυσίδα πρέπει να ανταποκρίνεται στις προδιαγραφές του οχήματος. Εδώ εξετάζουμε τη λειτουργία του στεγανοποιητικού, χωρίς να προτείνουμε αλλαγή διαστάσεων ή ρυθμίσεων.
Η μικρή διατομή εξηγεί μια μεγάλη διαφορά στον σχεδιασμό: το ζητούμενο είναι να προστατεύεται η άρθρωση ενώ παραμένει ελεύθερη να κινηθεί. Το ελαστικό δαχτυλίδι δεν φαίνεται εύκολα πάνω στη μοτοσυκλέτα, αλλά καθορίζει το περιβάλλον μέσα στο οποίο δουλεύει ο πείρος.
Τεχνική πηγή: D.I.D — διαφορές στεγανοποίησης X-ring και O-ring, 14 Δεκεμβρίου 2024.
AI εικονογραφήσεις ENGINE POWER: επεξηγηματικές συνθέσεις της άρθρωσης και της διατομής των στεγανοποιητικών, όχι φωτογραφίες συγκεκριμένου προϊόντος.
