Η υδροπνευματική ανάρτηση αρμάτων μπορεί να συνδυάζει το ελαστικό στοιχείο και την απόσβεση μέσα σε μία σφραγισμένη μονάδα. Το άζωτο αναλαμβάνει τον ρόλο του ελατηρίου και το λάδι συμμετέχει στην απόσβεση. Έτσι, η ανάρτηση δεν χρειάζεται απαραίτητα μια μακριά ράβδο στρέψης που διασχίζει το εσωτερικό του οχήματος.
Υδροπνευματική ανάρτηση αρμάτων: δύο διαφορετικοί ρόλοι
Η Horstman περιγράφει τη μονάδα Hydrogas ως σύστημα με άζωτο υψηλής πίεσης και ενσωματωμένο αποσβεστήρα λαδιού. Η συμπιεστότητα του αερίου επιτρέπει την ελαστική παραμόρφωση. Όταν ο τροχός κινηθεί προς τα πάνω, το σύστημα αποθηκεύει προσωρινά ενέργεια αντί να μεταφέρει ολόκληρη την κρούση απευθείας στο κύτος.
Η απόσβεση έχει άλλο έργο: περιορίζει τις συνεχείς ταλαντώσεις που διαφορετικά θα ακολουθούσαν την αρχική διαταραχή. Το ελατήριο και το αμορτισέρ δεν είναι δύο ονομασίες για την ίδια λειτουργία. Το πρώτο δέχεται και επιστρέφει ενέργεια, ενώ το δεύτερο ελέγχει την κίνηση μέσω απωλειών στο υδραυλικό μέσο.
Γιατί γίνεται πιο σκληρή προς το τέλος
Στην περιγραφή του κατασκευαστή, η ελαστική απόκριση είναι προοδευτική: η μονάδα γίνεται πιο άκαμπτη όσο πλησιάζει στα άκρα της διαδρομής της. Αυτό βοηθά να περιορίζονται οι απότομες καταπονήσεις που μεταφέρονται στο όχημα και στο πλήρωμα.
Προοδευτική συμπεριφορά δεν σημαίνει ότι η ανάρτηση είναι ενεργή ή ότι προβλέπει το έδαφος. Περιγράφει τον τρόπο με τον οποίο αλλάζει η αντίσταση στην παραμόρφωση κατά τη διαδρομή. Οι δυνατότητες ρύθμισης ύψους ή ηλεκτρονικού ελέγχου πρέπει να τεκμηριώνονται χωριστά για κάθε εφαρμογή.

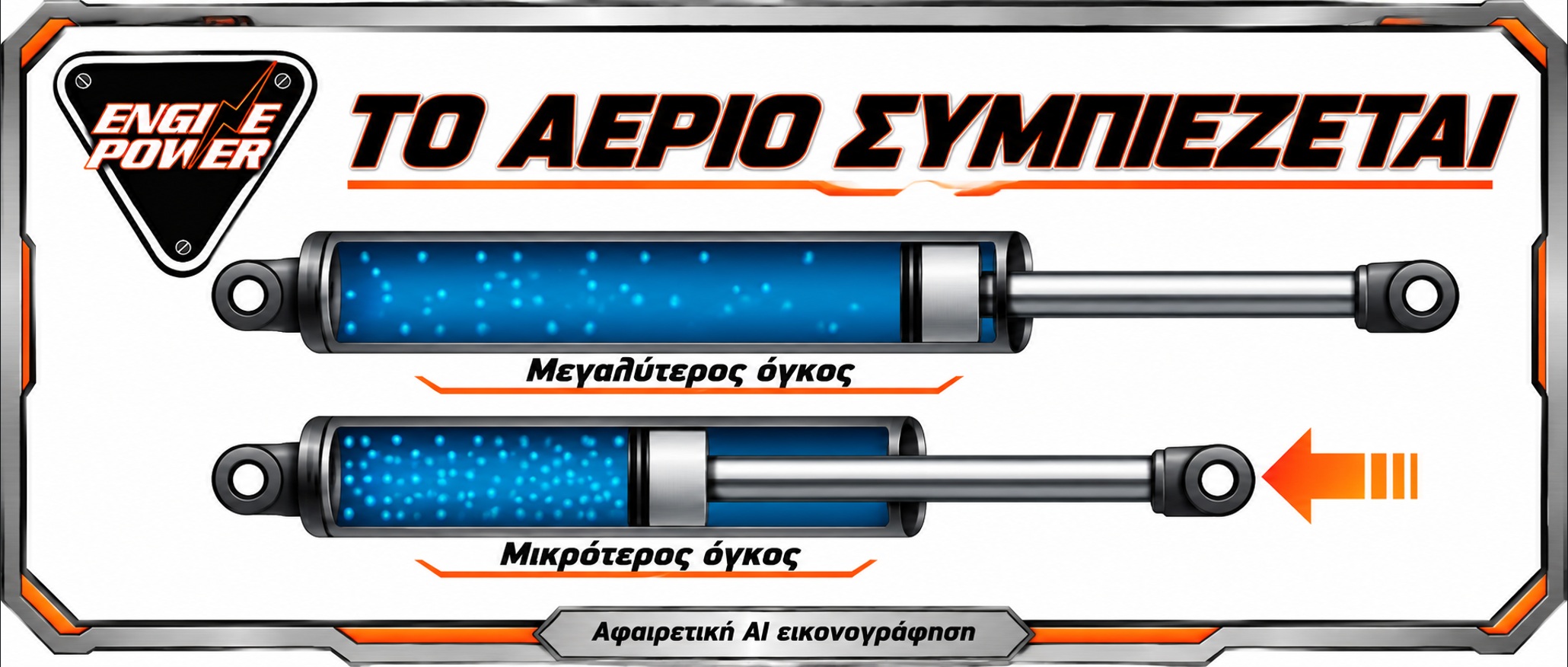

AI εικονογραφήσεις: ενδεικτική τομή στο εξώφυλλο και αφαιρετικό διάγραμμα συμπίεσης αερίου στο κείμενο. Δεν απεικονίζουν συγκεκριμένη μονάδα παραγωγής.
Η θέση της μονάδας αλλάζει τη χωροταξία
Το Hydrogas αναπτύχθηκε τη δεκαετία του 1980 ως εναλλακτική στις ράβδους στρέψης. Η εξωτερική, ανεξάρτητη τοποθέτηση των μονάδων απελευθερώνει εσωτερικό χώρο που διαφορετικά θα καταλάμβαναν τα εγκάρσια στοιχεία της ανάρτησης.
Η Horstman αναφέρει επίσης ότι μια εξωτερική μονάδα που έχει υποστεί ζημιά μπορεί να αντικατασταθεί ευκολότερα από μια λυγισμένη ή μπλοκαρισμένη ράβδο στρέψης. Πρόκειται για χαρακτηριστικό της αρχιτεκτονικής και της πρόσβασης στο εξάρτημα, όχι για ισχυρισμό ότι κάθε επισκευή γίνεται χωρίς εξειδικευμένη εργασία.
Ένα σύστημα, πολλές συγκεκριμένες εφαρμογές
Στα οχήματα που παραθέτει ο κατασκευαστής περιλαμβάνονται το Challenger, το AS90 και τα K9/K10. Η αναφορά τους δείχνει το πεδίο εφαρμογής της τεχνολογίας, χωρίς να σημαίνει ότι όλες οι εκδόσεις έχουν όμοιες ρυθμίσεις ή επιδόσεις.
Η τελική συμπεριφορά εξαρτάται από το βάρος του οχήματος, τη γεωμετρία και τον σχεδιασμό της μονάδας. Η βασική διαφορά παραμένει σαφής: η ελαστικότητα προέρχεται από συμπιεζόμενο αέριο και η απόσβεση συνδυάζεται στο ίδιο συγκρότημα. Οι εικόνες εξηγούν αυτή την αρχή και δεν αποτελούν σχέδια κατασκευής ή συντήρησης.
Τεχνική πηγή: Horstman — τεχνική περιγραφή εξωτερικής ανάρτησης Hydrogas.
