Το shim stack είναι μια στοίβα από λεπτές μεταλλικές ροδέλες που λειτουργούν ως βαλβίδα μέσα στην ανάρτηση. Δεν βρίσκονται εκεί για να κρατούν απλώς μια βίδα. Λυγίζουν ελεγχόμενα από την πίεση του λαδιού και μεταβάλλουν το διαθέσιμο πέρασμα της ροής.
Shim stack: Μια βαλβίδα χωρίς ηλεκτροκινητήρα
Όταν το έμβολο κινείται, αναγκάζει το λάδι να περάσει από συγκεκριμένες διόδους. Οι ροδέλες καλύπτουν ανοίγματα του εμβόλου και συγκρατούνται στην κεντρική περιοχή τους. Η διαφορά πίεσης μπορεί να κάμψει την ελεύθερη περιφέρειά τους, ανοίγοντας δρόμο στο υγρό.
Αυτή η αντίσταση στη ροή παράγει τη δύναμη απόσβεσης. Το ελατήριο υποστηρίζει το φορτίο και τείνει να επαναφέρει την ανάρτηση· το υδραυλικό κύκλωμα ελέγχει πόσο γρήγορα εξελίσσεται η κίνηση. Τα δύο συνεργάζονται, αλλά δεν κάνουν την ίδια δουλειά.
Γιατί μετρά η ταχύτητα του εμβόλου

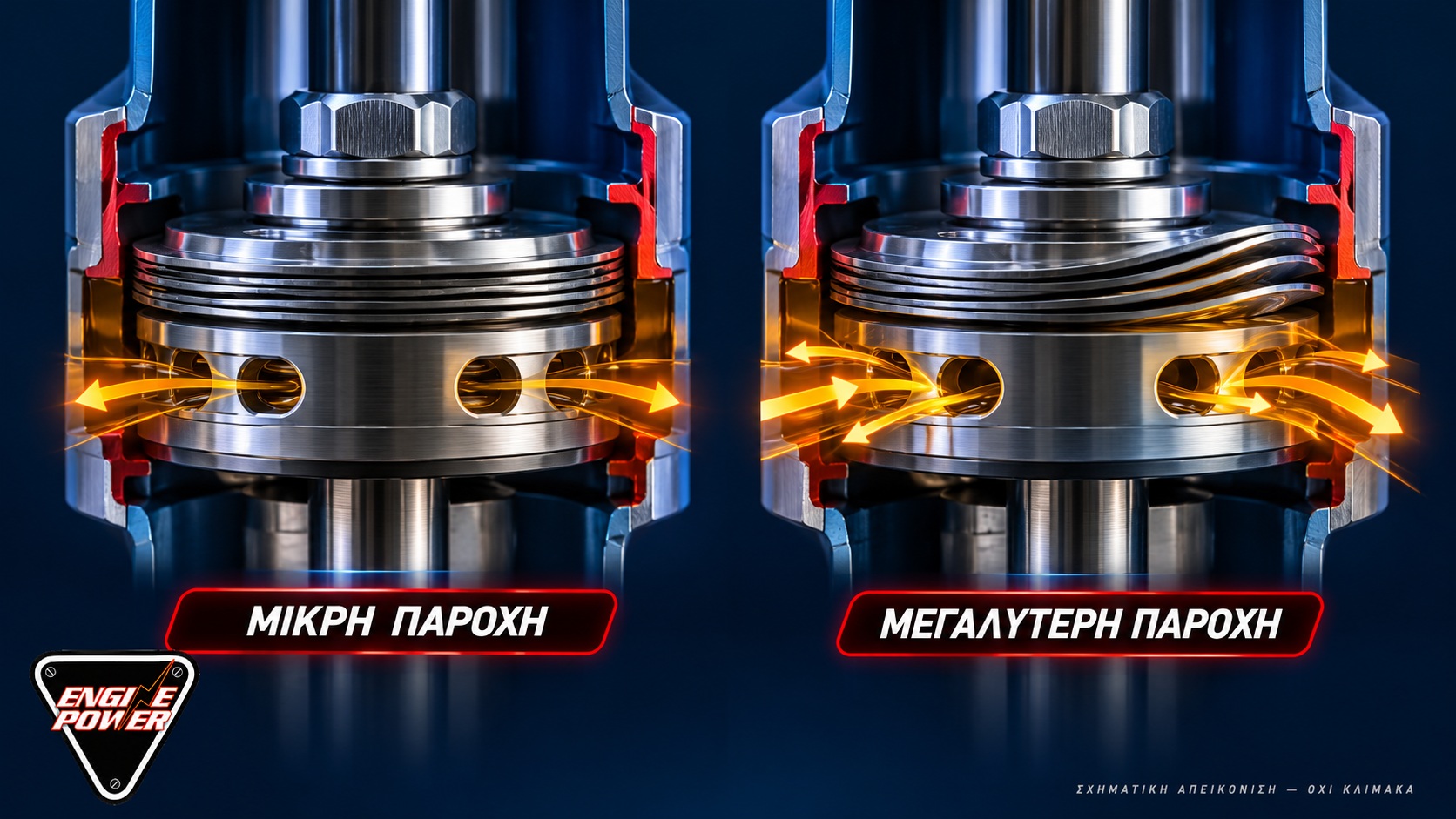

Στην περιγραφή της Öhlins, η ροή μπορεί να ακολουθήσει διαφορετικές διαδρομές, όπως τη δίοδο παράκαμψης και τη βαλβίδα με τις ροδέλες. Σε μικρή ταχύτητα κίνησης, μεγαλύτερο μέρος της παροχής περνά από τη διαδρομή bleed. Καθώς η κίνηση γίνεται ταχύτερη, αυξάνεται η σημασία της κάμψης του shim stack.
Η «υψηλή ταχύτητα» εδώ αφορά την κίνηση της ανάρτησης. Δεν σημαίνει υποχρεωτικά μεγάλη ταχύτητα της μοτοσυκλέτας. Μια απότομη ανωμαλία μπορεί να απαιτήσει γρήγορη κίνηση του εμβόλου ακόμη και σε χαμηλότερο ρυθμό οδήγησης.
Οι ροδέλες απόσβεσης δεν είναι όλες ίδιες
Διάμετρος, πάχος, αριθμός και διάταξη επηρεάζουν την αντίσταση της στοίβας στην κάμψη. Γι’ αυτό δύο συγκροτήματα με παρόμοια εξωτερική εμφάνιση μπορούν να έχουν διαφορετική συμπεριφορά. Σημασία έχει ο συνδυασμός τους με το έμβολο και τις υπόλοιπες διόδους του κυκλώματος.
Ο εξωτερικός ρυθμιστής συχνά μεταβάλλει μια δίοδο ροής. Η αλλαγή της εσωτερικής στοίβας είναι διαφορετική επέμβαση και απαιτεί ειδική τεχνική εργασία. Δεν προκύπτει ασφαλής συνταγή ρύθμισης μόνο μετρώντας πόσες ροδέλες υπάρχουν.
Μικρό πάχος, μεγάλη επίδραση
Πίσω από την αίσθηση μιας ανάρτησης κρύβεται η συνεργασία ελατηρίου, υδραυλικής αντίστασης και γεωμετρίας. Το shim stack είναι ένα χαρακτηριστικό παράδειγμα: μια ελάχιστη μετατόπιση στο εσωτερικό επηρεάζει αισθητά την απόκριση ολόκληρης της μοτοσυκλέτας.
Τεχνική τεκμηρίωση
Πρωτότυπη τεχνική εικονογράφηση ENGINE POWER με AI. Ενδεικτική απόδοση της αρχής λειτουργίας, όχι φωτογραφία γεγονότος ή κατασκευαστικό σχέδιο.
