Στη Formula 1, οι όροι push-rod και pull-rod περιγράφουν τη διαδρομή της δύναμης από τον τροχό προς τον εσωτερικό μηχανισμό της ανάρτησης. Η διαγώνια ράβδος μπορεί να μοιάζει με ακόμη ένα ψαλίδι. Έχει όμως διαφορετική αποστολή: μεταφέρει την κίνηση του τροχού στον μηχανισμό που συνεργάζεται με τα ελαστικά στοιχεία και τους αποσβεστήρες.
Push-rod: η ράβδος δουλεύει σε ώθηση
Στη διάταξη push-rod, η σύνδεση βρίσκεται χαμηλότερα στον τροχό και ψηλότερα στο πλαίσιο. Όταν ο τροχός ανεβαίνει περνώντας από μια ανωμαλία, η διαγώνια ράβδος ωθεί τον εσωτερικό μηχανισμό. Η ονομασία περιγράφει αυτή τη βασική φόρτιση και όχι την κίνηση του αυτοκινήτου προς τα εμπρός.
Τα στοιχεία της ανάρτησης μπορούν έτσι να τοποθετηθούν ψηλότερα μέσα στο αμάξωμα. Όπως εξηγεί η επίσημη Formula 1, αυτό συχνά διευκολύνει την πρόσβαση στα ελατήρια και στα αμορτισέρ. Παράλληλα, όμως, η θέση τους επηρεάζει το κέντρο βάρους και τη χωροθέτηση των υπόλοιπων εξαρτημάτων.
Pull-rod: η δύναμη μεταφέρεται με έλξη
Στο pull-rod αντιστρέφεται η γεωμετρία. Η ράβδος συνδέεται ψηλότερα στον τροχό και χαμηλότερα στο πλαίσιο. Η ανοδική κίνηση του τροχού την τραβά προς τα πάνω και προς τα έξω, ενεργοποιώντας τον εσωτερικό μηχανισμό από χαμηλότερο σημείο.
Δεν αλλάζει ο βασικός στόχος: ο τροχός πρέπει να ακολουθεί την επιφάνεια και η ανάρτηση να ελέγχει την κίνηση του αυτοκινήτου. Αλλάζει ο τρόπος με τον οποίο οργανώνονται οι δυνάμεις και ο διαθέσιμος χώρος.

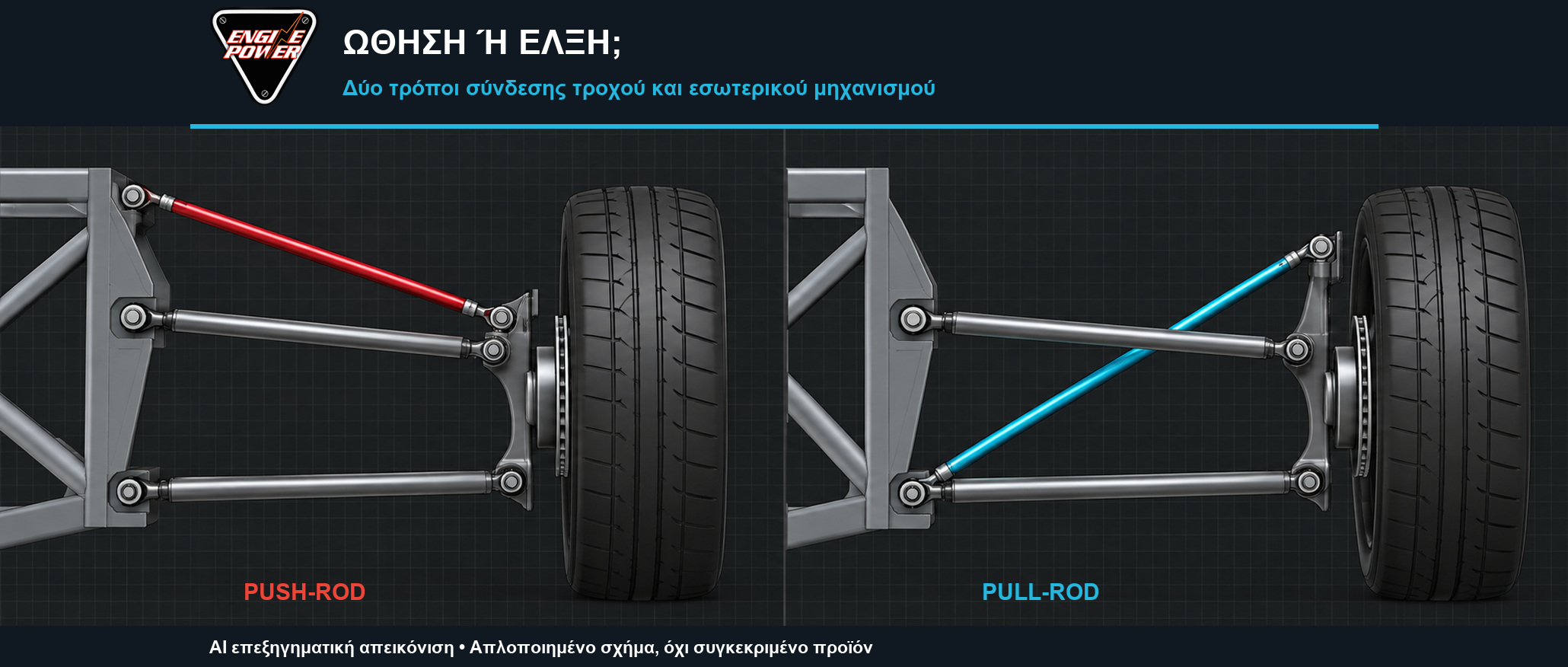

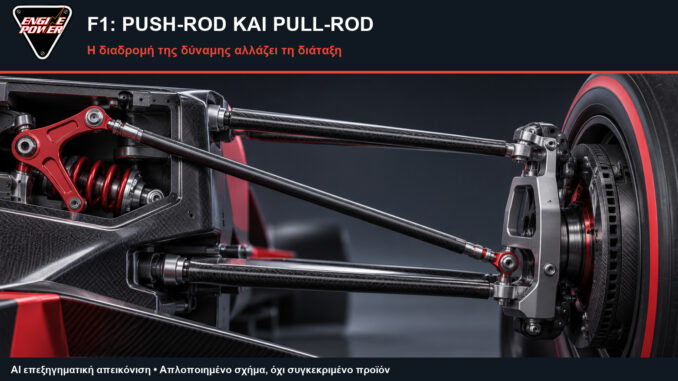

AI επεξηγηματικά σχήματα της αρχής μετάδοσης της κίνησης. Δεν απεικονίζουν μονοθέσιο συγκεκριμένης ομάδας ή κατασκευαστικό σχέδιο. Οι εσωτερικοί μηχανισμοί παρουσιάζονται σχηματικά. Πρωτότυπες εικόνες και σύνθεση ENGINE POWER.
Γιατί δεν υπάρχει ένας απόλυτος νικητής
Η επιλογή push-rod ή pull-rod δεν γίνεται απομονωμένα. Το πέρασμα του αέρα γύρω από τις ράβδους, η θέση των εσωτερικών εξαρτημάτων, η πρόσβαση των μηχανικών και η συνολική αρχιτεκτονική επηρεάζουν την απόφαση. Μια αλλαγή στη διάταξη της ανάρτησης μπορεί να απαιτήσει διαφορετική οργάνωση και σε γειτονικά τμήματα του μονοθεσίου.
Γι’ αυτό και δεν αρκεί να δούμε μια διαγώνια ράβδο για να χαρακτηρίσουμε ένα αυτοκίνητο ταχύτερο. Το κρίσιμο είναι αν η συγκεκριμένη επιλογή εξυπηρετεί το σύνολο. Επίσης, η εμπρός και η πίσω ανάρτηση δεν χρειάζεται να χρησιμοποιούν την ίδια διάταξη.
Ο πρακτικός τρόπος αναγνώρισης παραμένει η κλίση της ράβδου σε σχέση με το πλαίσιο και τον τροχό. Ψηλά προς το πλαίσιο σημαίνει push-rod· χαμηλά προς το πλαίσιο σημαίνει pull-rod. Η λεπτομέρεια αυτή αποκαλύπτει μια ολόκληρη αλυσίδα μηχανολογικών επιλογών.
Πηγή: Formula 1 — Εξήγηση push-rod και pull-rod, 13 Απριλίου 2023. Το άρθρο εξηγεί την αρχή λειτουργίας· δεν αποδίδει τις διατάξεις του 2023 στις ομάδες του 2026.
