Το σερβόφρενο βρίσκεται ανάμεσα στο πεντάλ και στην κύρια αντλία φρένων. Η δουλειά του είναι απλή στην περιγραφή, ουσιαστική στην πράξη: προσθέτει δύναμη στην εντολή του οδηγού, ώστε η απαιτούμενη πίεση στο υδραυλικό κύκλωμα να μη στηρίζεται μόνο στο πόδι του.
Σερβόφρενο: δύο θάλαμοι και ένα διάφραγμα
Στον συμβατικό ενισχυτή υποπίεσης, ένα κινούμενο διάφραγμα χωρίζει το εσωτερικό σε δύο θαλάμους. Όταν το πεντάλ δεν πατιέται, επικρατεί υποπίεση και στις δύο πλευρές. Έτσι δεν υπάρχει η διαφορά πίεσης που χρειάζεται για να παραχθεί η δύναμη υποβοήθησης.
Με το πάτημα του πεντάλ, ο μηχανισμός ελέγχου επιτρέπει την είσοδο ατμοσφαιρικού αέρα στον πίσω θάλαμο, προς την πλευρά του οδηγού. Η πίεση εκεί αυξάνεται, ενώ ο άλλος θάλαμος παραμένει σε υποπίεση. Αυτή η διαφορά μετακινεί το διάφραγμα προς την κύρια αντλία. Η πρόσθετη δύναμη συνδυάζεται με εκείνη που ασκείται μέσω του πεντάλ.
Το κρίσιμο στοιχείο, επομένως, δεν είναι ένα απόλυτο «κενό» που τραβά μόνο του το σύστημα. Είναι η διαφορετική πίεση πάνω στις δύο πλευρές μιας επιφάνειας. Ο ενισχυτής αξιοποιεί αυτή τη διαφορά και τη μετατρέπει σε μηχανική βοήθεια.
Τι κάνει η αντλία και τι το σερβόφρενο
Οι δύο μονάδες συνεργάζονται, αλλά έχουν διαφορετικό ρόλο. Το σερβόφρενο ενισχύει τη μηχανική προσπάθεια. Η κύρια αντλία μετατρέπει αυτή την προσπάθεια σε υδραυλική πίεση. Η διάκριση εξηγεί γιατί το μεγάλο στρογγυλό σώμα πίσω από την αντλία δεν είναι δοχείο υγρών ούτε ηλεκτρονική μονάδα ABS.

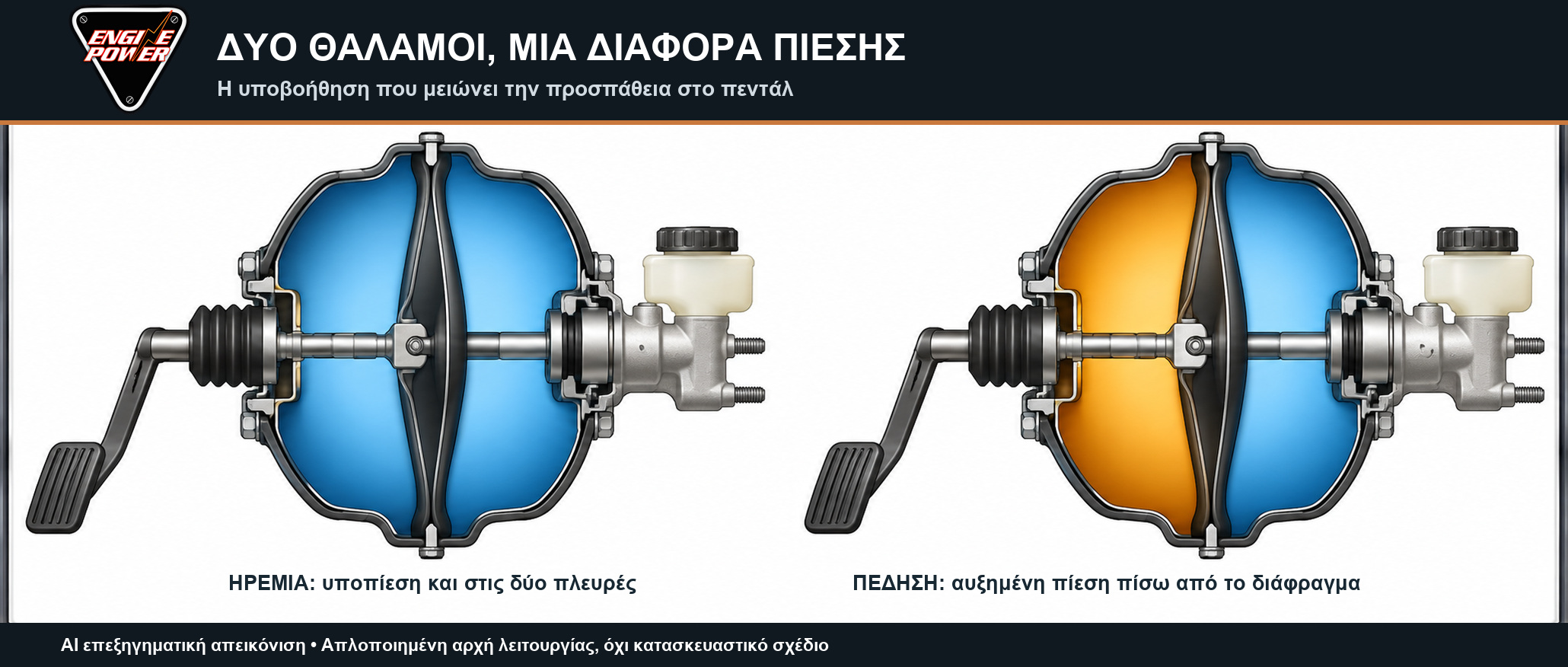

AI επεξηγηματική απεικόνιση: αριστερά η κατάσταση ηρεμίας, δεξιά η διαφορά πίεσης κατά την πέδηση. Τα χρώματα ξεχωρίζουν τις καταστάσεις πίεσης, όχι θερμοκρασίες. Οι τομές είναι απλοποιημένες, όχι σχέδια συγκεκριμένου προϊόντος.
Γιατί υπάρχουν και διπλοί ενισχυτές
Η Bosch περιγράφει επίσης διάταξη tandem με τέσσερις θαλάμους για μεγαλύτερες απαιτήσεις υποβοήθησης. Αυτό δείχνει ότι το μέγεθος και η εσωτερική αρχιτεκτονική επιλέγονται μαζί με τις ανάγκες του οχήματος. Δεν έχουν όλα τα αυτοκίνητα την ίδια μονάδα ούτε όλες οι σύγχρονες λύσεις χρησιμοποιούν υποπίεση.
Το σερβόφρενο παραμένει ένα εύστοχο παράδειγμα μηχανικής: μια διαφορά πίεσης γίνεται χρήσιμη δύναμη ακριβώς εκεί όπου ο οδηγός τη χρειάζεται. Το ελαφρύτερο πεντάλ έχει συγκεκριμένη φυσική εξήγηση, χωρίς να αλλάζει τον βασικό προορισμό του συστήματος πέδησης.
Τεχνική πηγή: Bosch Mobility — Vacuum brake booster. Οι δύο εικόνες είναι πρωτότυπες AI επεξηγηματικές απεικονίσεις με γραφιστική σύνθεση ENGINE POWER.
