Η τροχαλία στροφάλου δεν είναι πάντα ένας συμπαγής μεταλλικός δίσκος που απλώς τραβά τον ιμάντα. Σε πολλές εφαρμογές κρύβει έναν αποσβεστήρα στρεπτικών ταλαντώσεων. Η δουλειά του είναι να περιορίζει τους παλμούς που γεννιούνται μέσα στον κινητήρα πριν αυτοί καταπονήσουν το σύστημα των παρελκομένων.
Τροχαλία στροφάλου: Γιατί χρειάζεται απόσβεση
Ο στροφαλοφόρος δεν δέχεται εντελώς ομαλή ροπή. Η καύση επιταχύνει την περιστροφή, ενώ η συμπίεση και οι μηχανικές αντιστάσεις την επιβραδύνουν. Αυτές οι μικρές διακυμάνσεις επαναλαμβάνονται μέσα σε κάθε κύκλο λειτουργίας. Παράλληλα, ο άξονας διαθέτει ελαστικότητα και μπορεί να στρέφεται ελάχιστα υπό φορτίο.
Ο δείκτης του στροφομέτρου μπορεί να φαίνεται ακίνητος, αλλά η μηχανική εικόνα είναι πολύ πιο ζωηρή. Στην πράξη, το ζητούμενο είναι να μην περάσει όλη αυτή η δραστηριότητα στον ιμάντα, στον τεντωτήρα και στα εξαρτήματα που παίρνουν κίνηση από αυτόν.
Μέταλλο, ελαστικό και αδράνεια
Μια συνηθισμένη διάταξη συνδυάζει μεταλλικό κέντρο, ελαστομερές υλικό και εξωτερική μάζα. Το ελαστικό στοιχείο επιτρέπει ελεγχόμενη σχετική παραμόρφωση και αποσβένει ενέργεια. Η αδρανειακή μάζα συμβάλλει στην αντιμετώπιση συγκεκριμένων ταλαντώσεων.
Η Gates εξηγεί ότι ο σχεδιασμός προσαρμόζεται στα χαρακτηριστικά του κινητήρα. Δεν είναι όλες οι τροχαλίες ίδιες, ακόμη κι αν εξωτερικά μοιάζουν. Υπάρχουν σύνθετες διατάξεις με περισσότερα ελαστικά στοιχεία και πρόσθετες λειτουργίες απομόνωσης της κίνησης του ιμάντα.
Ο αποσβεστήρας κραδασμών έχει διαφορετική αποστολή από τη βάση
Μια βάση κινητήρα περιορίζει τη μετάδοση κραδασμών προς το αμάξωμα. Ο αποσβεστήρας στην τροχαλία στροφάλου δρα στο περιστρεφόμενο σύστημα. Και τα δύο εξαρτήματα επηρεάζουν την ομαλή λειτουργία, αλλά δεν είναι εναλλάξιμα ούτε αντιμετωπίζουν ακριβώς το ίδιο φαινόμενο.
Αντίστοιχα, η τροχαλία ελεύθερης περιστροφής του δυναμό διαχειρίζεται τη συμπεριφορά ενός συγκεκριμένου παρελκομένου. Το σύστημα λειτουργεί ως σύνολο: η κατάσταση ενός εξαρτήματος μπορεί να επηρεάσει την καταπόνηση των υπολοίπων.
Όταν το ελαστικό υλικό γερνά
Ρωγμές, αποκόλληση ή εμφανής έκκεντρη κίνηση απαιτούν τεχνικό έλεγχο. Ένας θόρυβος από μόνος του δεν αποδεικνύει ότι ευθύνεται η τροχαλία. Χρειάζεται διάκριση από φθορά ιμάντα, τεντωτήρα ή άλλου εξαρτήματος.
Η αντικατάσταση με μια τυχαία συμπαγή τροχαλία επειδή «είναι πιο απλή» αλλάζει τη λειτουργία που έχει προβλέψει ο κατασκευαστής. Το κρίσιμο δεν είναι να περιστρέφεται απλώς ο ιμάντας. Είναι να περιστρέφεται με τις φορτίσεις που μπορεί να διαχειριστεί όλο το σύστημα.

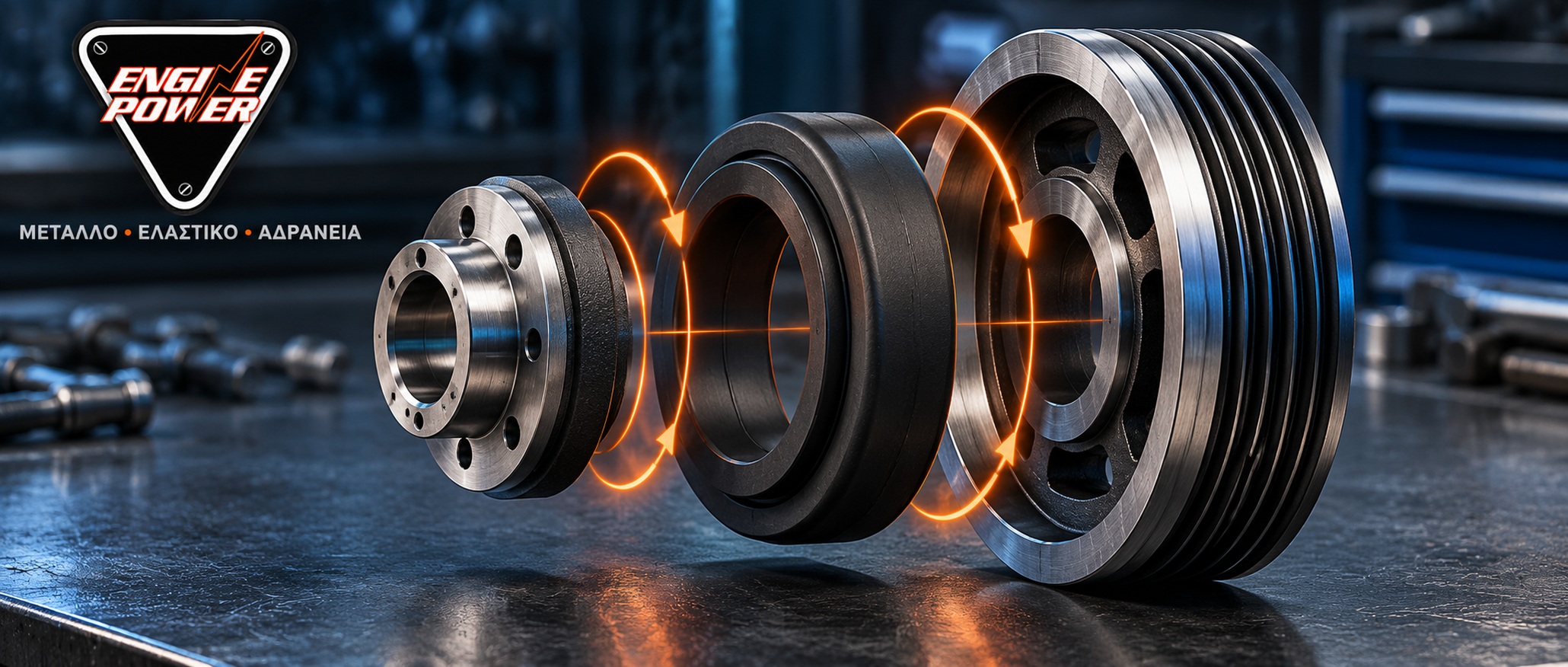

Πρωτότυπη τεχνική εικονογράφηση ENGINE POWER με AI. Ενδεικτική απόδοση της αρχής λειτουργίας, όχι κατασκευαστικό σχέδιο.
Τεχνική τεκμηρίωση: Gates — Αρχή λειτουργίας αποσβεστήρα TVD
