Τα strain gauges διαβάζουν κάτι που το μάτι δύσκολα αντιλαμβάνεται: τη μικρή παραμόρφωση ενός φορτισμένου εξαρτήματος. Στη Formula 1, αυτή η αρχή επιτρέπει να συνδεθεί η μηχανική συμπεριφορά ενός συστήματος με ένα καταγεγραμμένο ηλεκτρικό σήμα.
Τα strain gauges ακολουθούν την επιφάνεια

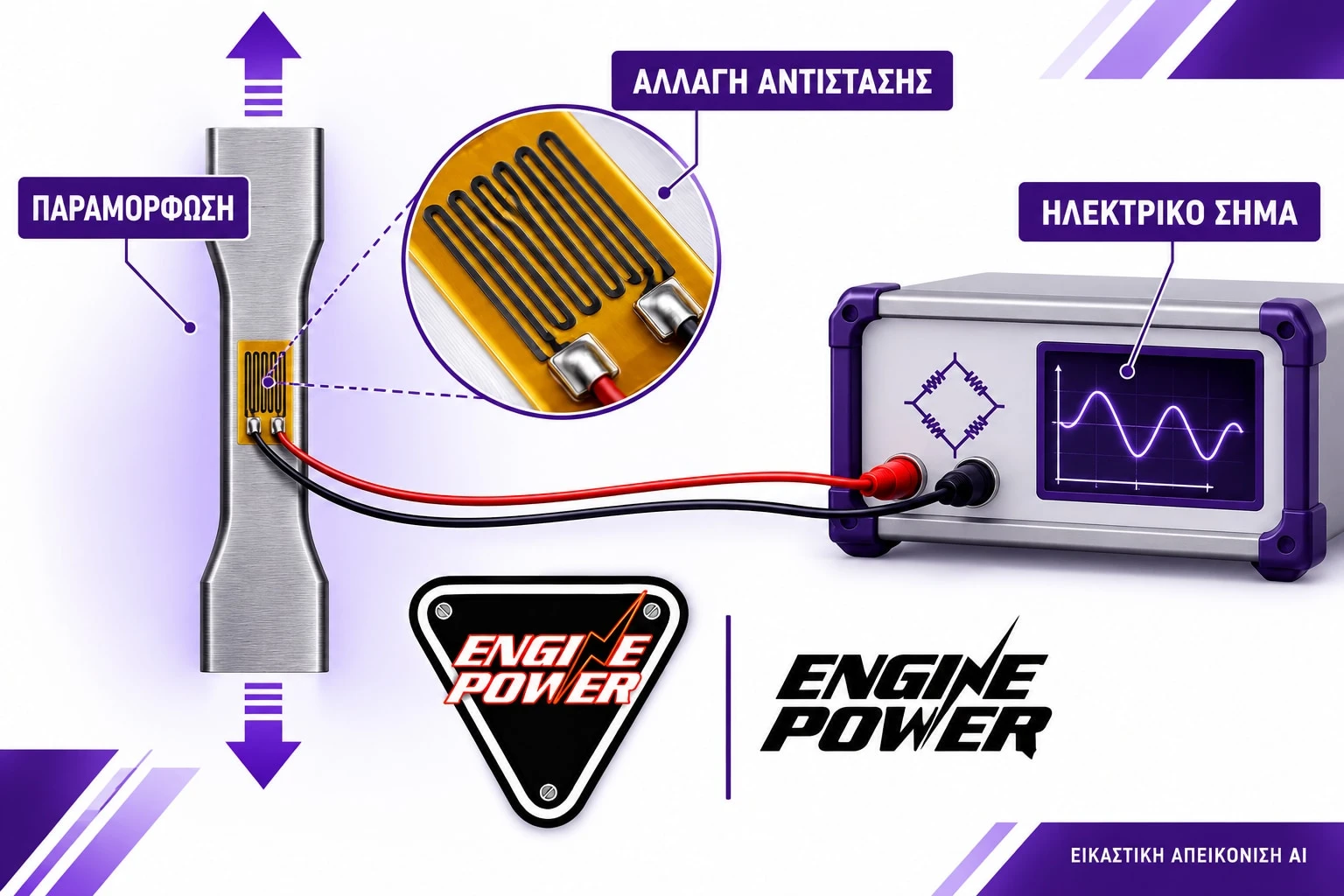

Ένα λεπτό αγώγιμο πλέγμα στερεώνεται στο κατάλληλο σημείο. Όταν η επιφάνεια τεντώνεται ή συμπιέζεται, μεταβάλλεται και η ηλεκτρική αντίσταση του πλέγματος. Η μεταβολή είναι μικρή, γι’ αυτό χρειάζεται κύκλωμα μέτρησης και κατάλληλη επεξεργασία του σήματος.
Η HBK περιγράφει αισθητήρες φορτίου στους οποίους η ελαστική παραμόρφωση μιας ειδικά σχεδιασμένης δομής μετριέται με αυτή την τεχνολογία. Το εξάρτημα παραμορφώνεται μέσα στην προβλεπόμενη περιοχή λειτουργίας και επιστρέφει όταν αφαιρεθεί το φορτίο.
Από την αντίσταση στη δύναμη
Μια γέφυρα μέτρησης, συνήθως τύπου Wheatstone, μετατρέπει την αλλαγή αντίστασης σε αξιοποιήσιμη διαφορά τάσης. Η τροφοδοσία, ο ενισχυτής και η καταγραφή αποτελούν τμήματα της ίδιας αλυσίδας. Ο αισθητήρας μόνος του δεν παραδίδει έναν έτοιμο αριθμό δύναμης.
Η βαθμονόμηση συνδέει την έξοδο με γνωστά φορτία. Παράλληλα, η θερμοκρασία, η διεύθυνση τοποθέτησης και ο τρόπος φόρτισης επηρεάζουν την ερμηνεία. Ένας αισθητήρας διαδρομής ανάρτησης μετρά μετατόπιση· ένα σωστά διαμορφωμένο σύστημα strain gauges μπορεί να χρησιμοποιηθεί για μέτρηση φορτίου. Οι πληροφορίες συμπληρώνονται, δεν είναι ίδιες.
Ένα τεκμηριωμένο παράδειγμα από τη F1
Στην προκήρυξη της FIA για την τυποποιημένη ηλεκτρονική μονάδα των ετών 2008–2010, ο κατάλογος σημάτων καταγραφής περιλαμβάνει δυναμοκυψέλες ανάρτησης τύπου strain gauge. Πρόκειται για ιστορικό τεχνικό τεκμήριο, όχι για δήλωση των υποχρεωτικών αισθητήρων ή του αριθμού τους στα σημερινά μονοθέσια.
Για τους μηχανικούς της Φόρμουλα 1, η αξία μιας μέτρησης βρίσκεται και στο πότε συνέβη. Μια κορυφή φορτίου αποκτά νόημα όταν συνδυάζεται με τη θέση στην πίστα και την κίνηση του αυτοκινήτου. Το ζητούμενο δεν είναι απλώς περισσότερα δεδομένα, αλλά δεδομένα που αντιστοιχούν σε κατανοητό φυσικό φαινόμενο.
Πηγές: FIA — Standard ECU tender, 2008–2010 · HBK — Load sensors · HBK — Setting up a force measurement chain. Σύνθεση και επεξήγηση: ENGINE POWER.
Τεχνική εικονογράφηση με AI: ENGINE POWER. Εννοιολογικές απεικονίσεις για επεξήγηση, όχι ακριβή κατασκευαστικά σχέδια.
