Ο offset κύλινδρος δεν βρίσκεται ακριβώς πάνω από το κέντρο περιστροφής του στροφαλοφόρου. Η σκόπιμη μετατόπιση του άξονά του αλλάζει τη γεωμετρία της μπιέλας, με στόχο να μειώνεται η πλευρική πίεση του εμβόλου στο τοίχωμα κατά το κρίσιμο τμήμα της εκτόνωσης.
Η δύναμη δεν πηγαίνει μόνο προς τα κάτω
Η πίεση των αερίων ωθεί το έμβολο. Η μπιέλα μεταφέρει τη δύναμη προς τον στρόφαλο, όμως συνήθως σχηματίζει γωνία με τον άξονα του κυλίνδρου. Έτσι εμφανίζεται και πλευρική συνιστώσα, που πιέζει το έμβολο πάνω στο τοίχωμα και συμβάλλει στις απώλειες τριβής.
Η Yamaha εξηγεί ότι μια μακρύτερη μπιέλα μπορεί να περιορίσει αυτή τη γωνία, αλλά αυξάνει τις απαιτήσεις χώρου. Η μετατόπιση του κυλίνδρου αποτελεί διαφορετική γεωμετρική λύση: φέρνει τη μπιέλα πιο κοντά στην κατακόρυφη θέση όταν η πίεση της καύσης είναι υψηλή.
Τι αλλάζει ο offset κύλινδρος

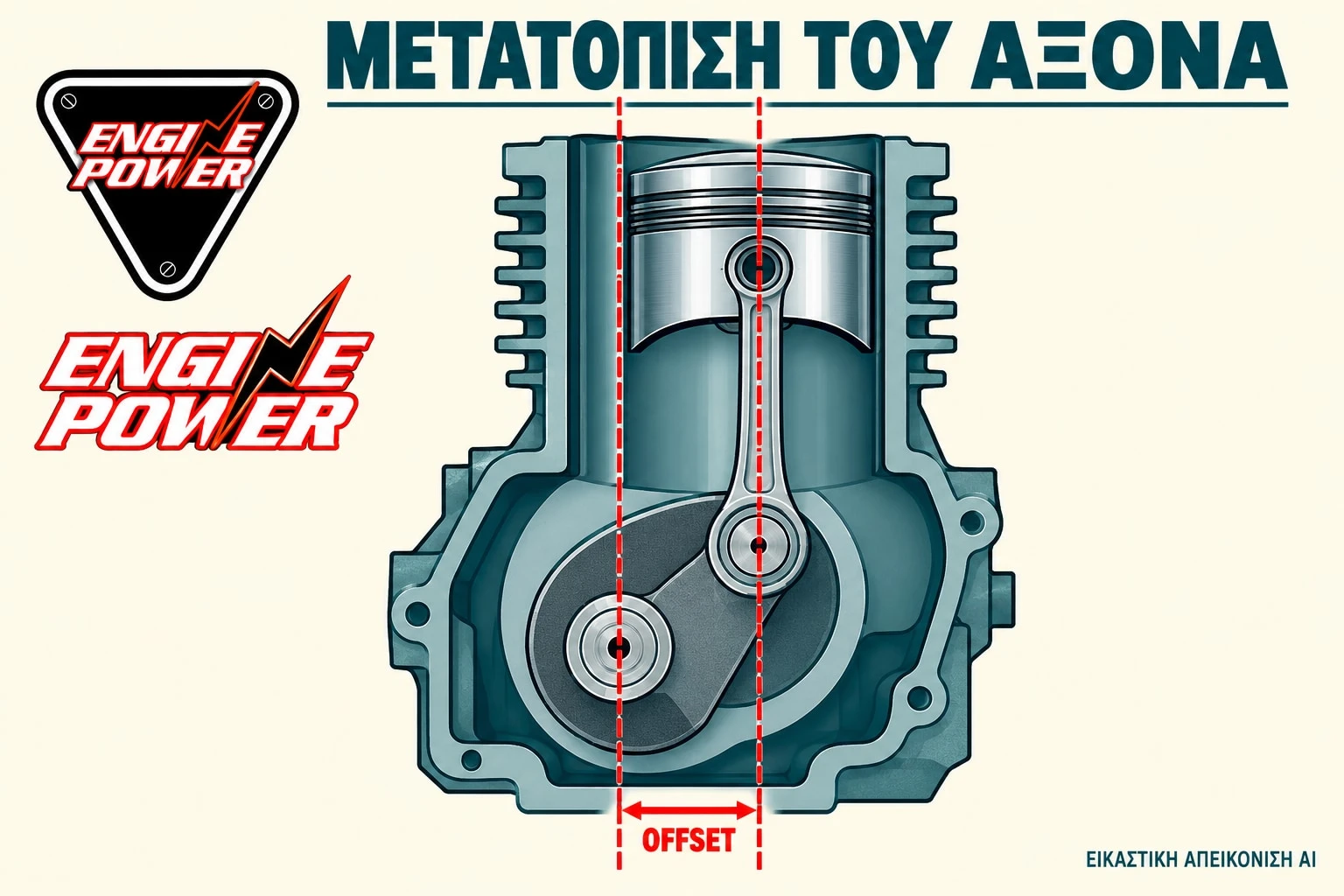

Η εικόνα δείχνει σχηματικά δύο ξεχωριστές γραμμές αναφοράς: τον άξονα του κυλίνδρου και το κέντρο περιστροφής του στροφαλοφόρου. Η μεταξύ τους οριζόντια απόσταση είναι η μετατόπιση. Δεν πρόκειται απλώς για έναν κινητήρα τοποθετημένο υπό κλίση μέσα στο πλαίσιο.
Η ευθυγράμμιση της μπιέλας αφορά συγκεκριμένη θέση της περιστροφής. Καθώς ο στρόφαλος συνεχίζει να γυρίζει, η γωνία μεταβάλλεται ξανά. Επομένως, το offset δεν εξαφανίζει όλες τις πλευρικές δυνάμεις ούτε μετατρέπει όλο τον κύκλο σε κατακόρυφη κίνηση.
Μια μικρή απόσταση μέσα σε συνολικό σχεδιασμό
Η φορά και το μέγεθος της μετατόπισης συνδέονται με τη φορά περιστροφής και τη γεωμετρία του συγκεκριμένου κινητήρα. Η αρχή δεν αποτελεί γενική συνταγή μετατροπής. Εντάσσεται στον σχεδιασμό μαζί με το έμβολο, τη μπιέλα, τη λίπανση και τα υλικά των επιφανειών.
Για τον αναγνώστη, το ενδιαφέρον είναι η διαφορετική προσέγγιση της τριβής. Δεν αλλάζουμε μόνο το υλικό που γλιστρά πάνω σε ένα άλλο υλικό· αλλάζουμε και τη διεύθυνση με την οποία μεταφέρεται η δύναμη. Η μικρή γεωμετρική ασυμμετρία μπορεί έτσι να υπηρετεί έναν πολύ συγκεκριμένο στόχο, χωρίς να είναι ορατή από την εξωτερική εμφάνιση της μοτοσυκλέτας.
