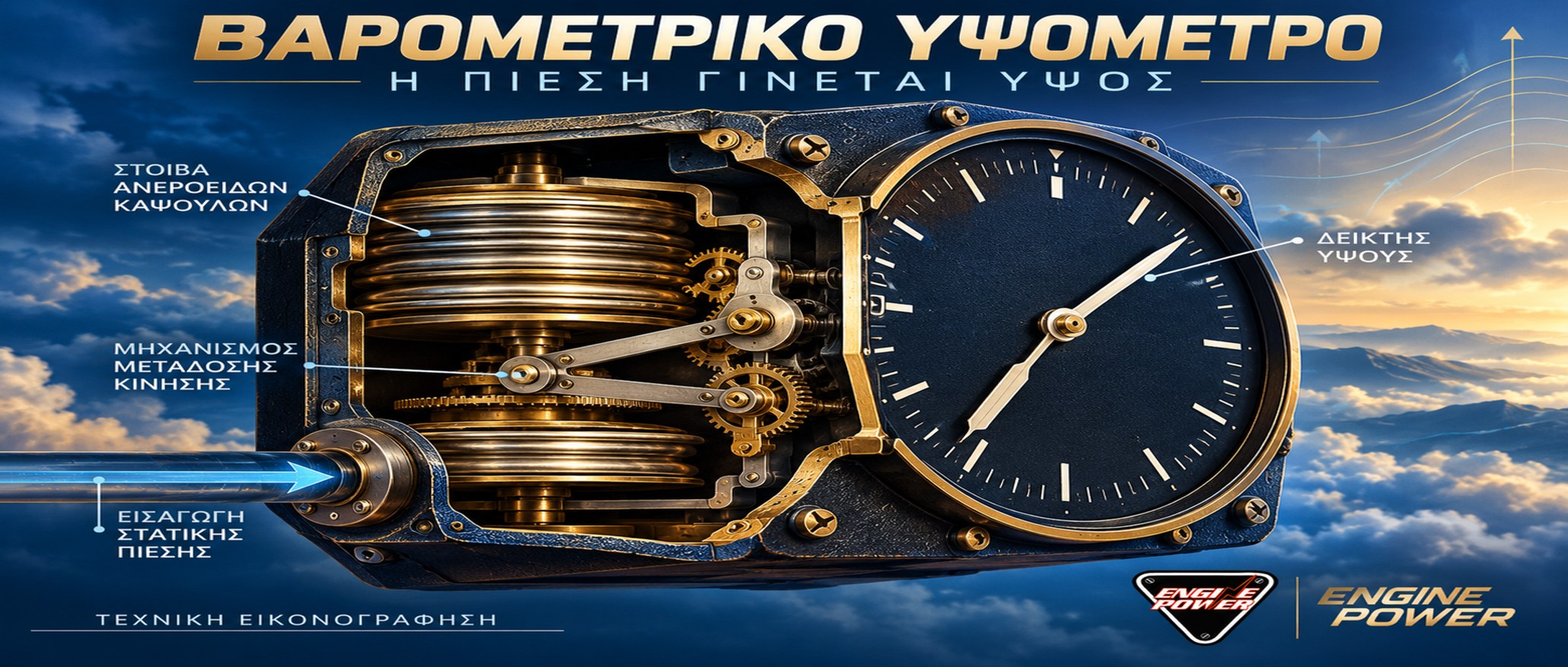

Το βαρομετρικό υψόμετρο υπολογίζει ύψος από την ατμοσφαιρική πίεση. Στο κλασικό μηχανικό όργανο, μια σφραγισμένη ανεροειδής κάψουλα παραμορφώνεται όταν αλλάζει η εξωτερική πίεση. Μοχλοί και γρανάζια μετατρέπουν τη μικρή αυτή κίνηση σε ένδειξη στον δείκτη.
Δεν εκπέμπει ακτίνα προς το έδαφος και δεν μετρά απευθείας την απόσταση από ένα βουνό ή ένα κτίριο. Η ένδειξη βασίζεται στη σχέση πίεσης και υψομέτρου, μαζί με τη βαρομετρική αναφορά που έχει επιλεγεί.
Βαρομετρικό υψόμετρο: Η κάψουλα που διαστέλλεται

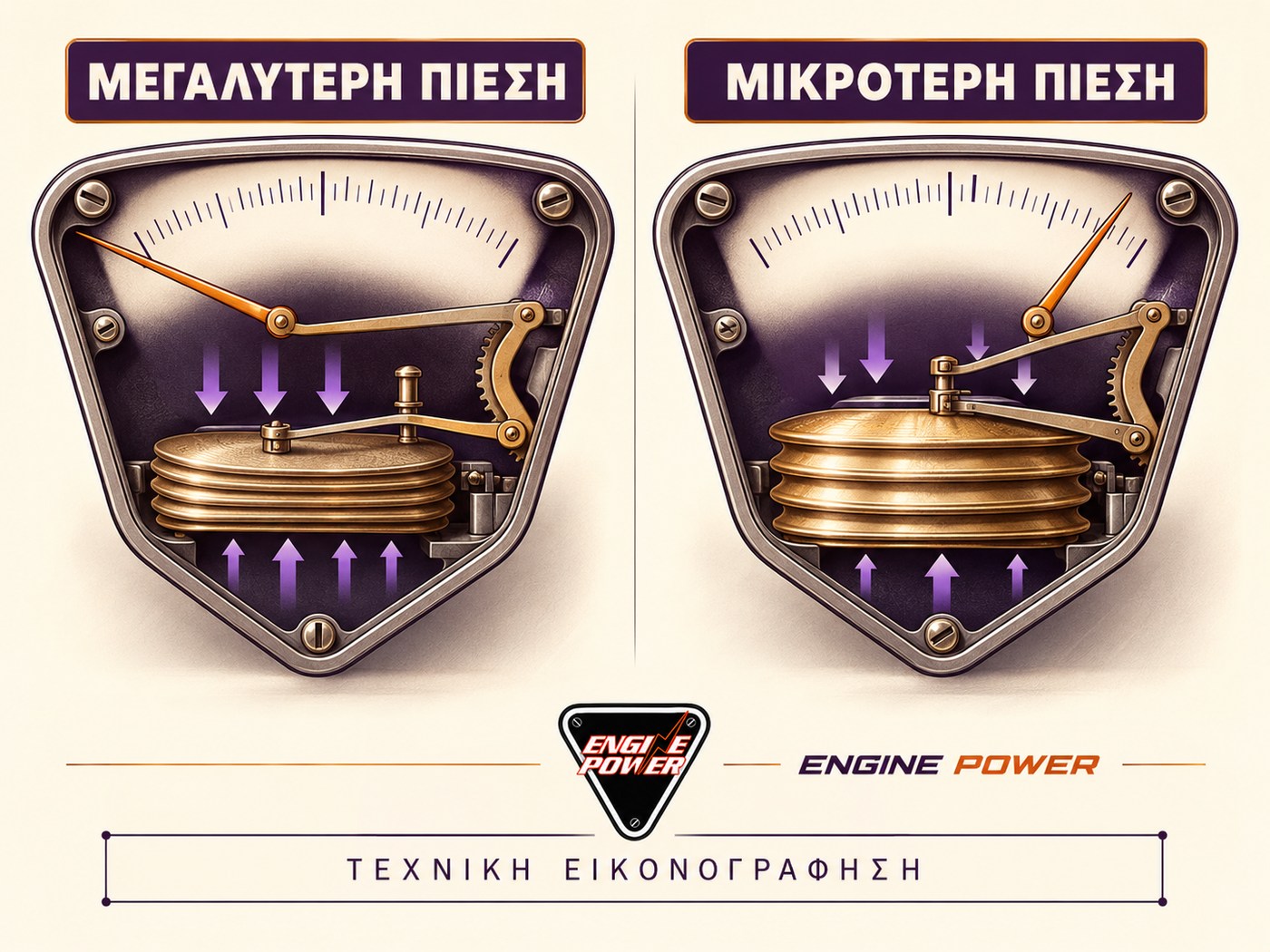

Το εσωτερικό του περιβλήματος επικοινωνεί με το σύστημα στατικής πίεσης του αεροσκάφους. Καθώς το αεροπλάνο ανεβαίνει και η εξωτερική πίεση μειώνεται, η σφραγισμένη κάψουλα διαστέλλεται. Στην κάθοδο, η αύξηση της πίεσης τη συμπιέζει.
Η κίνηση είναι μικρή, οπότε ο μηχανισμός μετάδοσης την ενισχύει για να γίνει χρήσιμη ένδειξη. Η βαθμονόμηση αντιστοιχίζει τις μεταβολές πίεσης σε μονάδες ύψους, σύμφωνα με ένα μοντέλο ατμόσφαιρας.
Γιατί υπάρχει ρύθμιση πίεσης αναφοράς
Η πίεση δεν αλλάζει μόνο όταν αλλάζει το ύψος. Μεταβάλλεται και με τον καιρό. Ένα όργανο που αγνοεί τη βαρομετρική μεταβολή μπορεί επομένως να δείχνει διαφορετικό ύψος, ενώ το αεροσκάφος παραμένει στο ίδιο σημείο.
Η ρύθμιση αναφοράς επιτρέπει την προσαρμογή της ένδειξης στο κατάλληλο πλαίσιο. Δεν αποτελεί επιπλέον μέτρηση απόστασης από το έδαφος. Η διάκριση μεταξύ ένδειξης, πραγματικού ύψους και ύψους πάνω από το έδαφος παραμένει ουσιαστική.
Τι το ξεχωρίζει από τον δείκτη ταχύτητας
Ο δείκτης ταχύτητας αξιοποιεί τη διαφορά ολικής και στατικής πίεσης. Το βαρομετρικό υψόμετρο βασίζεται στη στατική πίεση και στην επιλεγμένη αναφορά. Μπορεί λοιπόν τα δύο όργανα να συνδέονται με το σύστημα πιέσεων, αλλά απαντούν σε διαφορετικές ερωτήσεις.
Η ηλεκτρονική παρουσίαση σε μια οθόνη δεν αλλάζει τη βασική αρχή: η πληροφορία προκύπτει από μέτρηση πίεσης και υπολογισμό. Το μηχανικό υψόμετρο κάνει αυτή τη σχέση ιδιαίτερα ορατή, επειδή μετατρέπει απευθείας την παραμόρφωση μιας κάψουλας σε κίνηση δείκτη.
Πηγές: FAA — όργανα πτήσης · FAA — εγχειρίδιο τεχνικής αεροσκαφών.
