Ο σωλήνας Pitot είναι ένα μικρό εξάρτημα πάνω στην άτρακτο ή στο φτερό, αλλά η πληροφορία που δίνει βρίσκεται στο κέντρο της πτήσης. Δεν μετρά πόσο γρήγορα περνά ένα αεροπλάνο πάνω από τον χάρτη. Συμμετέχει στη μέτρηση της ταχύτητάς του σε σχέση με τον αέρα. Αυτή η διαφορά εξηγεί γιατί μια ένδειξη GPS δεν μπορεί απλώς να πάρει τη θέση του ταχύμετρου του πιλοτηρίου.

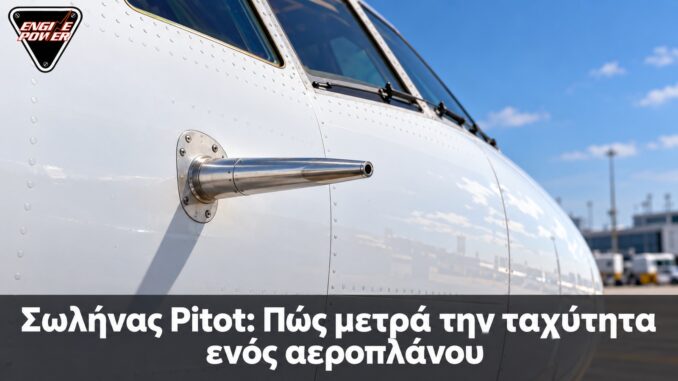

Από έξω μοιάζει με έναν μεταλλικό σωλήνα στραμμένο προς τη ροή. Μέσα στο σύστημα, όμως, η πίεση που συλλέγει συνδυάζεται με άλλες μετρήσεις και μετατρέπεται σε στοιχεία αέρα. Η φαινομενικά απλή κατασκευή ανήκει σε μια αλυσίδα που συνδέει το πραγματικό περιβάλλον με όργανα, υπολογιστές και συστήματα ελέγχου. Το ενδιαφέρον είναι πώς γίνεται αυτή η μετατροπή και τι μπορεί να τη διαταράξει.
Σωλήνας Pitot: Η ταχύτητα αρχίζει από δύο πιέσεις
Το άνοιγμα που κοιτάζει προς τη ροή συλλέγει την ολική πίεση. Η στατική πίεση λαμβάνεται από κατάλληλες οπές ή ξεχωριστές λήψεις, ανάλογα με τη διάταξη του αεροσκάφους. Στο απλοποιημένο μοντέλο ασυμπίεστης ροής, η διαφορά ολικής και στατικής πίεσης αντιστοιχεί στη δυναμική πίεση. Από αυτήν μπορεί να υπολογιστεί η ταχύτητα, εφόσον ληφθεί υπόψη η πυκνότητα του αέρα.
Το Glenn Research Center της NASA παρουσιάζει αυτή τη βασική αρχή μέσα από ένα σύστημα Pitot-static. Η χρήσιμη εικόνα δεν είναι ότι ο σωλήνας «ρουφά» αέρα για να δει πόσο περνά. Η πληροφορία προκύπτει από πίεση. Η επιβράδυνση της ροής μπροστά στη λήψη ολικής πίεσης συνδέει την κίνηση του αέρα με μια ποσότητα που μπορεί να μετρήσει ένας αισθητήρας.
Η γνωστή σχέση δυναμικής πίεσης, πυκνότητας και τετραγώνου της ταχύτητας εξηγεί γιατί η μέτρηση δεν είναι ένας απλός γραμμικός μετρητής. Αν αλλάξει η πυκνότητα, η ίδια διαφορά πίεσης δεν αντιστοιχεί στην ίδια πραγματική ταχύτητα. Γι’ αυτό το ύψος και η θερμοκρασία έχουν σημασία όταν θέλουμε να περάσουμε από την ένδειξη του οργάνου στην πραγματική ταχύτητα μέσα στην αέρια μάζα.
Στις υψηλότερες ταχύτητες πρέπει να ληφθεί υπόψη και η συμπιεστότητα του αέρα. Στην υπερηχητική ροή εμφανίζονται επιπλέον επιδράσεις από κρουστικά κύματα. Η NASA επισημαίνει ότι η απλή εφαρμογή της εξίσωσης Bernoulli δεν αρκεί σε αυτές τις συνθήκες. Αυτό δεν ακυρώνει τη χρήση της λήψης πίεσης. Σημαίνει ότι ο υπολογισμός χρειάζεται το σωστό φυσικό μοντέλο και τις κατάλληλες διορθώσεις.
Η θέση του αισθητήρα είναι μέρος της μέτρησης
Η άτρακτος και τα φτερά αλλάζουν τοπικά τη ροή. Ο σωλήνας Pitot και οι λήψεις στατικής πίεσης πρέπει να τοποθετούνται σε θέσεις που έχουν μελετηθεί για τον συγκεκριμένο τύπο αεροσκάφους. Δεν μπορείς να μεταφέρεις ένα τέτοιο εξάρτημα σε οποιοδήποτε βολικό σημείο και να περιμένεις ότι η ένδειξη θα παραμείνει ίδια χωρίς νέα αξιολόγηση.
Η ακρίβεια εξαρτάται λοιπόν από περισσότερα από την ποιότητα του μεταλλικού σωλήνα. Εξαρτάται από τη γεωμετρία, τη διαδρομή της πίεσης προς τον αισθητήρα, τη βαθμονόμηση και τον υπολογισμό. Το ορατό εξάρτημα είναι μόνο η αρχή της αλυσίδας. Η τελική ένδειξη στο πιλοτήριο προκύπτει από σύστημα σχεδιασμένο και ελεγμένο ως σύνολο.
Ταχύτητα αέρα, ένδειξη οργάνου και ταχύτητα εδάφους
Η ενδεικνυόμενη ταχύτητα, IAS, είναι η ένδειξη του σχετικού οργάνου. Η βαθμονομημένη ταχύτητα, CAS, περιλαμβάνει διορθώσεις σφάλματος οργάνου και θέσης. Η πραγματική ταχύτητα, TAS, αφορά την κίνηση του αεροσκάφους ως προς τον αδιατάρακτο αέρα. Η FAA ορίζει αυτές τις έννοιες, οι οποίες συχνά συγχέονται όταν συζητάμε μια πτήση μόνο με έναν αριθμό ταχύτητας.
Η ταχύτητα εδάφους είναι διαφορετική ποσότητα. Περιγράφει πόσο γρήγορα μετακινείται το αεροσκάφος σε σχέση με το έδαφος και είναι κρίσιμη για τον χρόνο άφιξης. Ένας ούριος άνεμος μπορεί να την αυξήσει χωρίς αντίστοιχη αύξηση της ταχύτητας μέσα στην αέρια μάζα. Ένας αντίθετος άνεμος μπορεί να επιβραδύνει την πρόοδο πάνω στον χάρτη, ενώ το αεροπλάνο εξακολουθεί να έχει την απαιτούμενη ταχύτητα αέρα.
Ένα απλό παράδειγμα βοηθά. Αν ένα αεροσκάφος κινείται με πραγματική ταχύτητα 200 κόμβων μέσα στον αέρα και έχει ακριβώς αντίθετο άνεμο 30 κόμβων, η ταχύτητα εδάφους είναι 170 κόμβοι. Με ακριβώς ούριο άνεμο ίδιας έντασης γίνεται 230 κόμβοι. Το παράδειγμα αφορά την ίδια ευθεία· με πλευρικό άνεμο χρειάζεται διανυσματικός υπολογισμός και όχι απλή πρόσθεση αριθμών.
Η NASA εξηγεί τη σχετική ταχύτητα επισημαίνοντας ότι οι αεροδυναμικές δυνάμεις συνδέονται με την κίνηση του αντικειμένου σε σχέση με τον αέρα. Το φτερό δεν «γνωρίζει» τον χρόνο άφιξης στον προορισμό. Αντιδρά στις συνθήκες της ροής γύρω του, μαζί με τη γωνία προσβολής και τις υπόλοιπες παραμέτρους της πτήσης.
Αυτός είναι ο λόγος που ένα GPS δεν αποτελεί ισοδύναμη αντικατάσταση της μέτρησης αέρα. Μπορεί να δώσει χρήσιμη και ανεξάρτητη πληροφορία για την κίνηση πάνω από τη Γη, αλλά δεν μετρά απευθείας το ίδιο πράγμα. Η σύγκριση μεταξύ διαφορετικών δεδομένων βοηθά στην κατανόηση της κατάστασης. Δεν καταργεί τη φυσική διαφορά ανάμεσα στις ποσότητες.
Αντίστοιχα, ένας υψηλός αριθμός στην οθόνη του επιβάτη δεν αποδεικνύει ότι το αεροπλάνο πλησιάζει κάποιο αεροδυναμικό όριο. Η ένδειξη μπορεί να είναι ταχύτητα εδάφους. Για να ερμηνευτεί σωστά πρέπει πρώτα να ξέρουμε ποια ταχύτητα εμφανίζεται, σε ποιες συνθήκες και με ποιο σύστημα προκύπτει. Ο αριθμός μόνος του δεν περιγράφει ολόκληρη την πτήση.
Ο σωλήνας Pitot μέσα στο σύστημα air data
Στα σύγχρονα αεροπλάνα, υπολογιστές στοιχείων αέρα επεξεργάζονται τις μετρήσεις πίεσης και άλλα διαθέσιμα στοιχεία. Η Airbus περιγράφει τη χρήση ανεξάρτητων λήψεων και μονάδων αναφοράς, ώστε να είναι δυνατή η σύγκριση των πληροφοριών. Η ακριβής διάταξη και η λογική ελέγχου εξαρτώνται από τον τύπο αεροσκάφους. Δεν υπάρχει ένα διάγραμμα που να ισχύει απαράλλακτο για κάθε αεροπλάνο.
Η πληροφορία ταχύτητας χρησιμοποιείται από περισσότερα από ένα όργανα. Μπορεί να συμμετέχει σε προειδοποιήσεις, αυτόματη πτήση και λειτουργίες ελέγχου. Το γεγονός αυτό εξηγεί γιατί μια προβληματική λήψη δεν αντιμετωπίζεται απλώς ως χαλασμένο ταχύμετρο αυτοκινήτου. Η αξιοπιστία των στοιχείων αέρα επηρεάζει το πώς διαφορετικά συστήματα αντιλαμβάνονται τις συνθήκες της πτήσης.
Τι μπορεί να επηρεάσει τη λειτουργία του
Ο σωλήνας Pitot εκτίθεται στον αέρα, στο περιβάλλον του αεροδρομίου και στις συνθήκες πτήσης. Πάγος ή ξένα υλικά μπορούν να επηρεάσουν τη λήψη πίεσης. Οι θερμαινόμενοι αισθητήρες περιορίζουν τον κίνδυνο παγοποίησης, ενώ τα προστατευτικά καλύμματα χρησιμοποιούνται στο έδαφος σύμφωνα με τις διαδικασίες του τύπου. Το κάλυμμα πρέπει βέβαια να αφαιρεθεί πριν από την πτήση.
Στο Safety First, η Airbus περιγράφει περιστατικά απόφραξης από έντομα, σκόνη και άλλα υλικά. Επισημαίνει επίσης ότι η επιμόλυνση μπορεί να εμφανιστεί και σε σύντομη παραμονή στο έδαφος. Η εικόνα ενός αεροπλάνου που «μόλις πέταξε» δεν αρκεί για να αποδείξει ότι κάθε εκτεθειμένη λήψη παραμένει καθαρή.
Η απόφραξη δεν δίνει πάντοτε την ίδια ένδειξη. Άλλο αποτέλεσμα μπορεί να προκύψει όταν επηρεάζεται μόνο η είσοδος και άλλο όταν εγκλωβίζεται πίεση μέσα στη γραμμή. Η Airbus εξηγεί αυτή τη διαφορά σε άρθρο για την εκπαίδευση σε προσομοιωτές. Η λεπτομέρεια είναι κρίσιμη: μια βλάβη δεν περιγράφεται σωστά μόνο με τη φράση «ο σωλήνας βούλωσε».
Η αντιμετώπιση ανήκει στις εγκεκριμένες διαδικασίες του συγκεκριμένου αεροσκάφους και στην εκπαίδευση του πληρώματος. Δεν προκύπτει από έναν γενικό διαδικτυακό κανόνα. Για τον αναγνώστη, η χρήσιμη γνώση είναι η αρχή: όταν η μέτρηση πίεσης αλλοιωθεί, μπορεί να εμφανιστεί ταχύτητα που δεν αντιστοιχεί στην πραγματική ροή. Ο έλεγχος και η σύγκριση υπάρχουν για να αναγνωρίζουν αυτή τη διαφορά.
Όπως έχουμε δείξει στο άρθρο για το autoland και τις προσγειώσεις στην ομίχλη, ο αυτοματισμός στηρίζεται σε αξιόπιστες πληροφορίες και συγκεκριμένες προϋποθέσεις. Το ίδιο ισχύει εδώ. Πίσω από το μικρό εξάρτημα βρίσκεται μια ολόκληρη αλυσίδα επιθεώρησης, μέτρησης, υπολογισμού και ανθρώπινης αξιολόγησης.
Ο σωλήνας Pitot παραμένει ένα χαρακτηριστικό παράδειγμα του πώς η αεροπορία συνδυάζει απλή φυσική με σύνθετη μηχανική. Η διαφορά δύο πιέσεων γίνεται ένδειξη ταχύτητας. Για να είναι όμως χρήσιμη αυτή η ένδειξη, πρέπει ο αισθητήρας να συλλέγει σωστή πληροφορία και το σύστημα να την ερμηνεύει σωστά. Αυτό είναι το πραγματικό έργο που κρύβει ο μικρός μεταλλικός σωλήνας.
Πηγές: NASA Glenn Research Center, FAA Pilot/Controller Glossary και Airbus Safety First. Οι ενεργοί σύνδεσμοι παρατίθενται στα σημεία όπου τεκμηριώνονται οι αντίστοιχες πληροφορίες.
